波長可調單色光源
當前位置:主頁>波長可調單色光源>波長可調單色光源
波長可調單色光源

波長可調單色光源


 波長可調單色光源

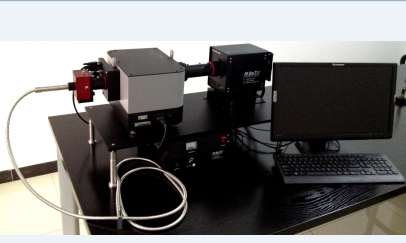

LX系列波長可調單色光源由氘燈、溴鎢燈或氙燈光源等搭配Omno系列單色儀

(主要為Omno151Omno302),配合濾光片輪等周邊附件,組合而成的可調光源系統。



主要特點:
光源穩定性好,電流紋波系數:<2%,恒流精度:<1%,恒功精度:<3%;
集成度高,系統整合在一塊光學平板上,光路穩定且便于運輸;
光路經過優化,達到大的光輸出效率;
輸出帶寬連續可調,0.1-30nm(依據不同刻線數光柵);


軟件可實現波長選擇、光柵選擇和濾光片輪控制,全自動提供全光譜單色光,

設置起始波長,終止波長,步長間隔,延遲時間等,點擊運行即可,

配合電化學工作站等,方便測試ipceIV等;

復合光源選擇指南

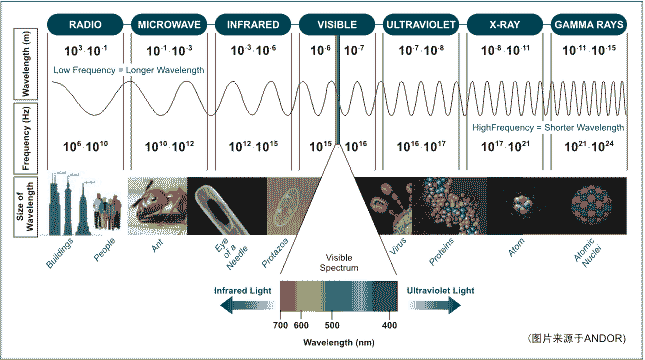

    光源指能發出一定波長范圍的電磁波(包括可見光與紫外線、紅外線和X光線等不可見光)

的物體。通常指能發出可見光的發光體。凡物體自身能發光者,稱做光源,又稱發光體,如太陽、

恒星、燈以及燃燒著的物質等都是。但像月亮表面、桌面等依靠它們反射外來光才能使人們看到它們,

這樣的反射物體不能稱為光源。
在我們的日常生活中離不開可見光的光源,可見光以及不可見光的光源還被廣泛地應用到工農業,

醫學和國防現代化等方面。

可見光光源常用于日常照明或顯示信號;不可見光光源通常用于醫療、通信、夜間照相等特殊用途。

對光源光譜的研究,還可分析發光物質的結構和成分。

光源主要分為:熱輻射光源,例如,太陽、白熾燈;氣體放電光源,例如,炭精燈、水銀燈、熒光燈等。

    激光器是一種新型光源,具有發射方向集中、亮度高、相干性優越和單色性好等特點。

 如何選擇合適的光源?

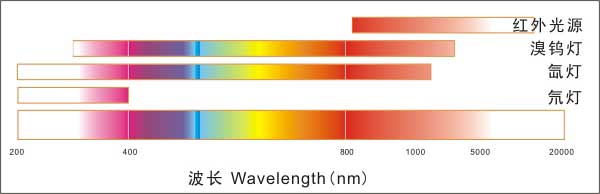

選擇合適的光源,首先要確定使用的波長范圍。氘燈、溴鎢燈、氙燈及紅外光源等多種光源,

各種光源涵蓋的波長范圍如下圖所示:



 氙燈:200-2500nm250-1800nm

◇具有很高的輻射度,色溫高達6000K

◇發光區域小,容易用來做準直光束

◇光譜覆蓋范圍寬

◇背反射鏡設計結構,可提升50%以上的光使用效率

◇紫外波段輸出能量高,適合用來做激發光源

◇能用來模擬太陽光譜
 氘燈:200-400nm

◇非常高效的紫外光源

◇紫外波段內光譜平滑

◇具有多條特征譜峰,可用來作為波長校準光源
 溴鎢燈:250-2700nm300-2500nm

◇具有很高的輸出穩定度

◇光譜覆蓋范圍寬

◇背反射鏡設計結構,可提升50%以上的光使用效率

◇全譜范圍內光譜連續且平滑

◇可用來標定成為標準白光光源



 紅外光源:1-16μm

◇光譜覆蓋范圍寬   ◇使用壽命長
 其它光源:

◇低壓汞燈光源:擁有多個特征峰,用于光譜儀器波長校正,或者用作紫外激發光源

◇光譜輻射度標準光源:用于光譜儀器系統響應校正

◇太陽光模擬器:用于模擬太陽光

◇復合光源:根據光譜覆蓋的需要,由兩個燈經過光路優化復合而成,也可根據客戶需要進行兩個以上的燈泡復合光路設計,詳情請咨詢銷售工程師。
 光源的關鍵性能指標
 光譜范圍
選擇光源時,特別是在光譜應用中,光譜范圍是考慮因素。同時,需要注意的是,要選擇的光源,盡可能在需要的光譜范圍內具有較高的光輸出效率,在不需要的光譜范圍內具有較低的光輸出效率,因?yàn)椴恍枰哪遣糠止庾V會引起雜散光的問題。

另外,如果是做透射、反射/吸收光譜,需要特別注意的是,必須選擇在測量范圍內光譜曲線平滑的光譜。比如,在做800-1100nm光譜范圍內的反射光譜時,單就光譜范圍而言,有氙燈(200-2500nm)和溴鎢燈(250-2700nm)符合要求,但從實際測量角度來看,由于氙燈在這個范圍內具有較多的尖銳的光譜峰,會造成測量的不準確,因而要選擇譜線平滑的溴鎢燈來進行測量。
 輻射功率

通常選擇光源功率時需要考慮實際使用條件下的輻射功率,這不僅有輸出功率的因素,同時還有發光區域大小、收光效率等方面的影響。比如,在不考慮收光效率等因素的影響條件下,比較75W氙燈和150W氙燈在相同的空間位置上能夠產生的輻射功率,75W氙燈是150W氙燈的2.7倍,這是由于雖然前者輸出功率只有后者的一半,但后者的發光區域(弧光)是前者的8.8倍,因而在相同的空間位置上的功率密度反而小。

因此在選擇光源時,不僅要考慮光源輸出功率,還要考慮其它因素,特別是光斑大小引起的輻射功率密度的影響,通常我們可以通過選擇適當?shù)氖展庀到y(tǒng)來提高光的收集效率。

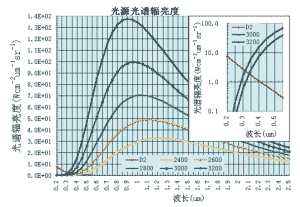

光譜輻射度的單位通常是:W m-3 Sr-1nm-1,或W m-2 nm-1,差異的部分實際是收光的立體角度(如圖),它與收光系統(如透鏡)的相對孔徑數對應,被稱為收光系數。

 舉例:在收光系數為0.05150W氙燈光源系統中,計算400-600nm范圍能夠得到的光譜輻射功率。從光譜輻射度曲線中可以查到在這個區間內的光譜輻射度大約是15m W m-2 nm-1,收光系數為0.05,光譜帶寬為200nm,由于使用了背反射鏡結構提升了50%光使用效率,所以總的輸出光輻射功率大約是:15×0.05×200×(1+50%=225mW。

另外,從光譜輻射度曲線可以看出,對于同一類型的光源,功率不同的時候,光譜輻射度差異并不大,所以,在光譜系統中不能單純通過提高光源的功率的方式來提高信號的強度,還需要綜合考慮光源收集效率的問題。在經過優化的光源收集系統中,往往可以采用較小功耗的光源取代高功耗的光源。

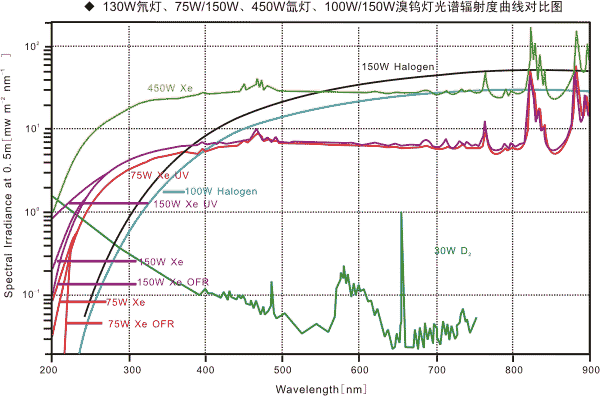

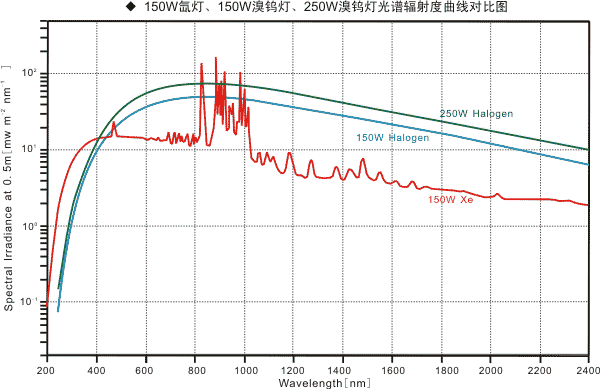

 不同類型光源的光譜輻射度曲線

 輸出總功率
在大多數輻射區域面積較大的應用中,輸出總功率更為重要。
 發光區域尺寸和形狀
對光源發光區域的尺寸和形狀進行選擇,是為了得到與目標區域更匹配的的光斑形狀,從而提高光源的實際使用效率。比如,長條形的光斑更適合于光譜儀的狹縫設計。
 光源均勻性和穩定性
對于某些光學測量,需要用到較高的空間均勻性和時間穩定性,這時就需要進行特殊的光學設計和電源設計。比如太陽能電池的特性測量等。
通常來說,溴鎢燈的光源穩定性要優于氙燈等弧光放電類型的光源。
 太陽光模擬器的主要特性及指標參數
太陽光模擬器是用來模擬太陽光的光源,具有較高的太陽光譜匹配度、空間均勻性以及時間穩定性。

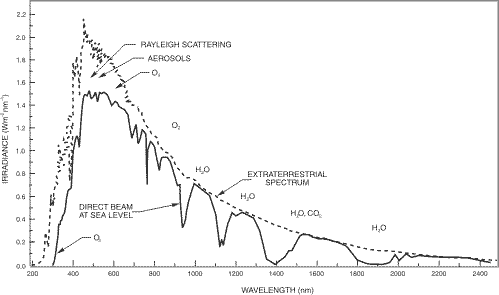

標準太陽光譜和穿透大氣層到達地球表面的太陽光譜如下:

據相關標準規定,約1000W/m2@AM1.5G濾光片)的光功率密度被稱為一個太陽常數。
太陽光模擬器的不同級別對應的光譜匹配度、時間穩定性和光斑均勻性,如下表(根據IEC60904-9規定):



A

B

C

光譜匹配度

0.75~1.25

0.6~1.4

0.4~2.0

時間穩定性

≤±2%

≤±5%

≤±10%

光斑均勻性

≤±2%

≤±5%

≤±10%





 色溫(T

為了表示一個熱輻射光源所發出光的光色性質,常用到色溫度這個量,單位為K。色溫度是指在規定兩波長處具有與熱輻射光源的輻射比率相同的黑體的溫度。色溫度并非熱輻射光源本身的溫度。

由于色溫度是按規定的兩波長處的輻射比率來比較的,所以色溫度相同的熱輻射光源的連續譜也可能不相似,若規定的波長不同,色溫度往往也不相同。至于非熱輻射光源,色溫度只能給出這個光源光色的大概情況,一般來說,色溫高代表藍、綠光成分多些,色溫低則表示橙、紅光的成分多些。

 維恩位移定律

單色輻射出射度大值對應的波長λm與色溫T成反比:λm·T=2898(μm·K

單色儀選型



單色儀型號

Omno151

Omno302

焦距

150mm

300mm

光譜應用范圍推薦

200-1500nm

200-2500nm

輸出帶寬(nm,推薦)

2

1

輸出帶寬可調范圍

0.5-30

0.2-15

單色光輸出步長

0.0045nm

0.0023nm

光柵1#

1200g/mm@300nm

1200g/mm@300nm

光柵2#

600g/mm@750nm

1200g/mm@500nm

光柵3#

-

600g/mm@750nm

濾光片使用范圍

200-1600

輸出光穩定性

優于0.5%

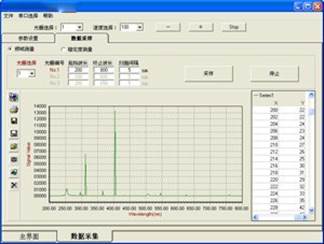

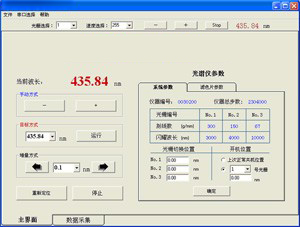

應用軟件:

操作系統:WindowsXP/Window2000/Windows98

硬件要求:內存128MB以上,CPU500M以上。

可連接數據采集器和多款鎖相放大器進行光譜掃描。

開機自動定位,定位位置用戶根據需求設定

多種保存文件格式(.tee/.bmp/.jpg/.xls/.txt)

譜線顯示放大、縮小、即時打印

頻域、時域雙重掃描功能

多光柵切換位置設定和掃描過程的多光柵自動切換

濾光片切換位置設定掃描過程的濾光片自動切換



儀器原始參數備份與恢復功能

選配六檔濾光片輪,氙燈光源必配。

濾光片輪為光譜儀系列配套產品,可用于消除多級光譜,與我公司生產的系列單色儀/光譜儀配套使用,

在啟用狀態可自動歸零定位,實現掃描過程中的濾光片自動更換,在非啟用狀態可手動控制。

該濾光片輪安裝3塊長波通濾光片,檔為空,不安裝任何濾光片,第二到第四檔標準配置濾光片材料分別為ZJB320, CB535, HWB850,使用范圍185-1800nm,第五和六檔為預留濾光片孔,可以安裝任何濾光片。

重量:0.7kg

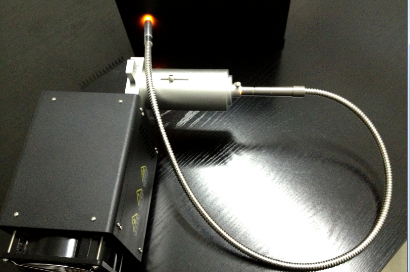

 氙燈光源可單獨使用,做他用。



 單色儀光柵表:

光柵型號

線色散

(nm/mm)

準確度

nm

重復性

nm

分辨率

nm

理論光譜

范圍

機械光譜

范圍

W2400-250

2.7

0.13

0.05

0.2

185-500

0-550

W1800-250

3.6

0.17

0.08

0.27

185-500

0-730

W1800-500

330-730

W1200-250

5.4

0.25

0.1

0.4

185-500

0-1100

W1200-300

200-600

W1200-500

330-1000

W600-300

10.8

0.5

0.2

0.8

200-600

0-2200

W600-400

260-800

W600-500

300-1000

W600-750

500-1500

W600-1000

660-2000

W600-1250

830-2200

W300-500

21.6

1.0

0.4

1.6

330-1000

0-4400

W300-1250

830-2500

W300-1800

1200-3600

W300-3000

2000-4400

W150-4000

43.2

2.0

0.8

3.2

2600-8000

0-8800

W66-DB

97

4.6

1.8

7.3

2500-25000

0-20000

W50-12000

130

6

2.4

9.6

8000-24000

0-26400
