Omno151雙光柵掃描光譜儀

特點：

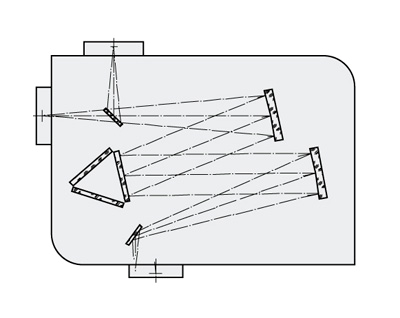

·非對稱水平Czerny-Turner光路，消慧差設計，

可改善譜線對稱性和提高光學分辨率
·消二次色散設計，有效抑制雜散光
·可根據具體需求靈活配置多塊光柵
·RS232接口通過計算機控制光柵轉換、濾光片更換和波長掃描，實現全自動寬光譜測試
·入光口可與我公司各種光源配套使用，可配光纖接口
·可連接我公司任意一款單點探測器和其它附件，還可以連接線陣、面陣探測器做攝譜儀使用。
·精密蝸輪蝸桿傳動，準確度和重復性高，噪聲低，使用壽命長
·狹縫設計獨特，刃口自動保護，寬度調節對稱性，好使用壽命長
·配有充氮?dú)鈱Ｓ每冢阌谠谧贤夂徒t外有大氣吸收譜的波段范圍內使用
·選材精細，工藝規范，制作精良，具有良好的性能指標和批量一致性
·光學室和機械傳動室嚴格分開，避免后者產生雜散光及潤滑油微量揮發對光學件的污染

技術參數：

焦距(Focal Length)	150mm
F/#	F/4.5
雜散光(Stray Light)	5×10-4
小步距(Minimum Step)	0.0045nm
光柵名稱(Grating Name)	光柵S30x30x6
光柵有效使用面積(Grating Size)	30mm×30mm
標準配置光柵 (Standard 2 Gratings)	7OG1200-300（1200g/mm,λp=300nm） 7OG600-1000（600g/mm,λp=1000nm）
狹縫有效尺寸(Slits Size)	刃口10μm自動保護，寬10μm-3mm可調，高5mm
外形尺寸(Size)	298mm×200mm×185mm
光路中心高	140mm（±5mm可調）
重量(Weight)	10kg

單色儀光柵表：

光柵型號	線色散 (nm/mm)	準確度	重復性	分辨率	理論光譜范圍	機械光譜范圍
7OG2400-250	2.7	0.13	0.05	0.2	185-500	0-550
7OG1800-250	3.6	0.17	0.08	0.27	185-500	0-730
7OG1800-500	3.6	0.17	0.08	0.27	330-730	0-730
7OG1200-250	5.4	0.25	0.1	0.4	185-500	0-1100
7OG1200-300					200-600
7OG1200-500					330-1000
7OG600-300	10.8	0.5	0.2	0.8	200-600	0-2200
7OG600-400					260-800
7OG600-500					300-1000
7OG600-750					500-1500
7OG600-1000					660-2000
7OG600-1250					830-2200
7OG300-500	21.6	1.0	0.4	1.6	330-1000	0-4400
7OG300-1250					830-2500
7OG300-1800					1200-3600
7OG300-3000					2000-4400
7OG150-4000	43.2	2.0	0.8	3.2	2600-8000	0-8800
7OG66-DB	97	4.6	1.8	7.3	2500-25000	0-20000
7OG50-12000	130	6	2.4	9.6	8000-24000	0-26400

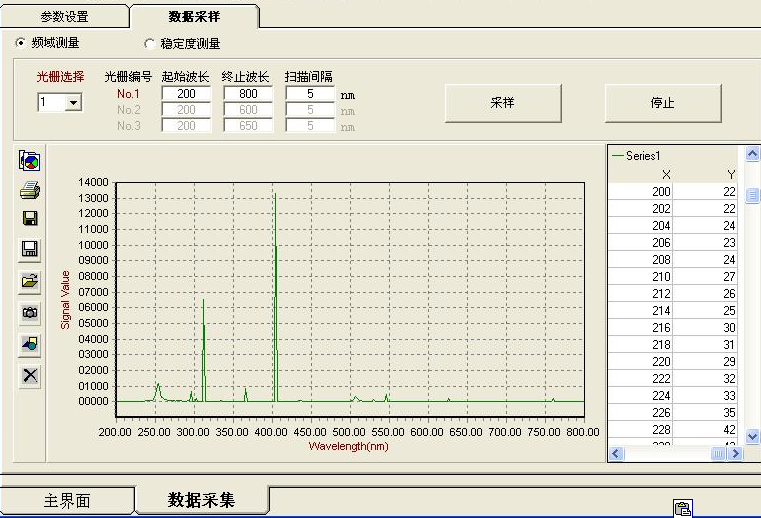

數據采集器

*1至256倍的增益變換，測量范圍寬

*高性能運算放大器和±15Bits的A/D轉換器，實現高動態范圍信號采集，測量精度高

*具有雙路相同性能的輸入通道，可設置為直流電壓輸入或直流電流輸入

電流±5pA～±40µA

電壓±0.5µV～±4V

*雙路D/A變換輸出通道，可用于控制其他實驗設備

輸出幅度：0V～10V

D/A轉換精度：12Bits

*可進行單通道測量和比率測量

*觸發輸入和觸發輸出通道各一個，可實現同步實驗

*標準RS232串行接口及與7ISW系列光譜儀的并行接口

*控件7IDA1U.ocx集成各種功能，方便二次開發

*與7IMS系列單色儀連用的專用軟件7IMSS

*與7ISW系列光譜儀連用的專用軟件7ISWS

*重量：3kg

光電倍增管

產品型號	CR131	1P28
波長范圍	185-900	185-650
大響應波長	400	340
陰?kù)`敏度	74	48
陰面積	8×24	8×24
打拿增益	6×106	1×107
陽暗電流	3×10-9	5×10-9
陽脈沖上升時間	2.2	2.2
電子度越時間	22	22
陽陰之間大電壓	1250v	1250v
重量	0.77kg	0.77kg
適用技術領域	紫外-可見光分光光度計，原子吸收分光光度計， DNA檢測，近紅外光度檢測	熒光分光光度計，拉曼光譜儀，氣相液相色譜儀，濁度計，直讀光譜儀，生化醫療檢測儀，油水分析，測汞儀，硫氮氧化物環境監測儀器，光學發光儀器

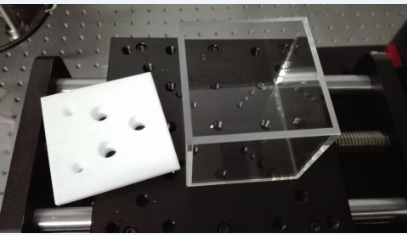

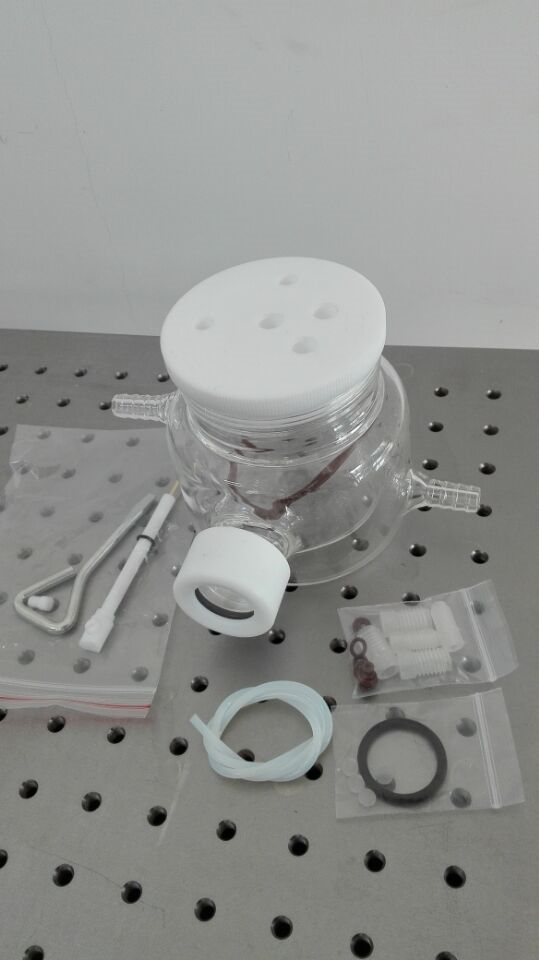

光電化學反應池

石英光電解池Quartz Photoelectrochemical Cells，品種多樣，可定制。除了在光電化學研究中應用，石英電解池也廣泛應用在溶劑體系研究中（如強堿）。在某些體系中，普通硅硼酸玻璃將被腐蝕。
