積分球

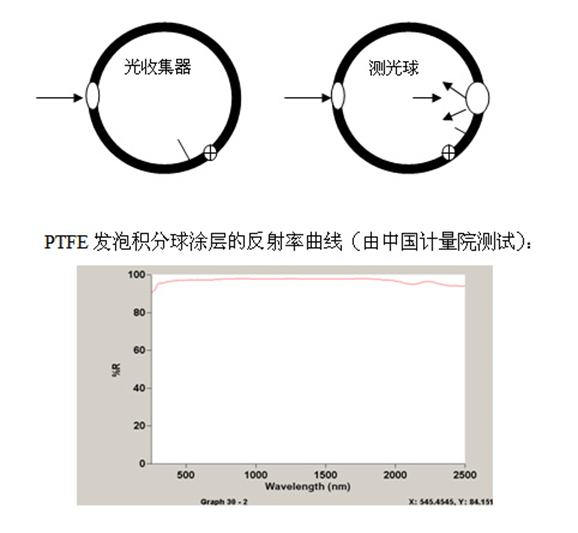

發泡積分球：

PTFE發泡積分球是一種新產品，它不同于用PTFE涂料噴涂的積分球，它是PTFE 粉料經改性、發泡，再機加工成球殼形，

后經拋光、清洗而成。其大優點是涂層壁厚，永不脫落。本品的光學性能很好，反射高，光譜中性，穩定性好。不透光，

效率高；涂層強度高，整體性好，不怕潮濕，甚至可以用于水底測量，還可以用于更惡劣的環境中，如酸、堿、鹽水溶液中

光測量。球體加工精度高，外形多變，可以適應各種儀器光路設計，在光學儀器中廣泛應用。這種積分球的尺寸在Φ20-150mm之間。

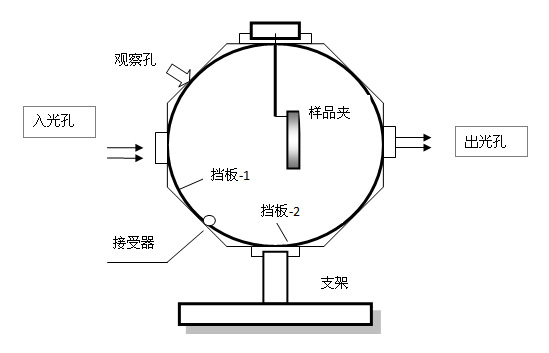

這種球的特點是在球的中心設有可轉動的樣品架，內裝有固態、液態分析樣品，當樣品在光路上時，

可測量出樣品透過率，樣品離開光路時，可測量出另一數值，再經數據處理，即可對樣品成分、含量、濃度等指標進行。

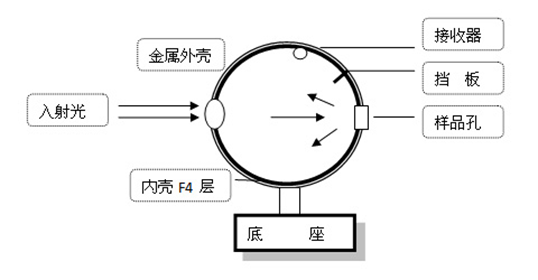

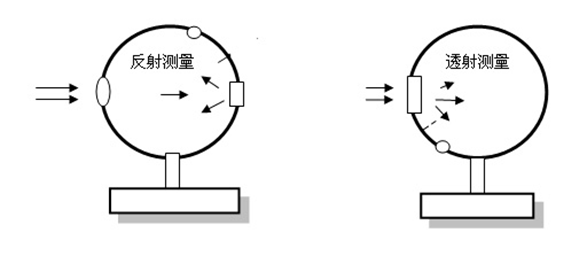

通用測光積分球：

這是一種常用的積分球，用于測量各種樣品的反射率，透射率，在球體上前后兩半球相對位置上開有入光孔，

樣品孔，在球體上適當位置裝有接收器，并在接收親器與樣品孔之間設以擋板，以防樣品的一次反射光進入接收器。

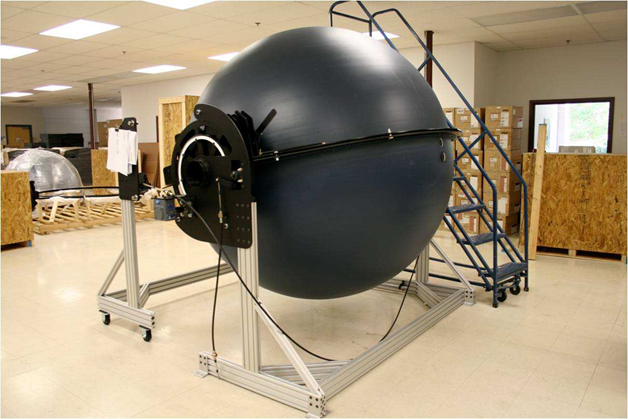

這種球的尺寸為 φ30-2500mm ，一般配有支架和底座。內表面噴涂優質的PTFE涂料，反射率高，壽命長，表面整體

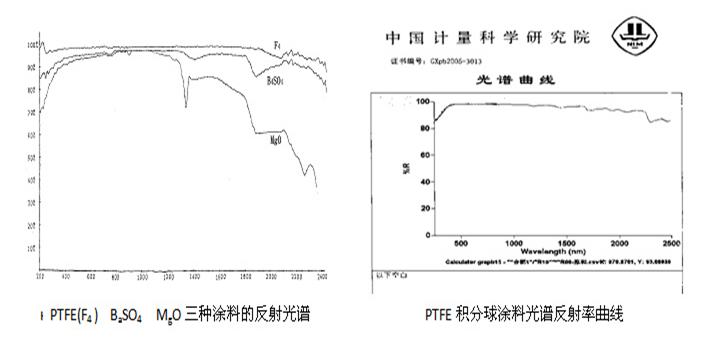

性好。PTFE涂料的光譜曲線見圖示。



測試用積分球：

這種球作為學校光學試驗室的基本試驗儀器，可為眾多的學生使用，主要特點是球結構簡單，使用方便，配件齊全，

價格便宜，是學生們很歡迎的試驗儀器。

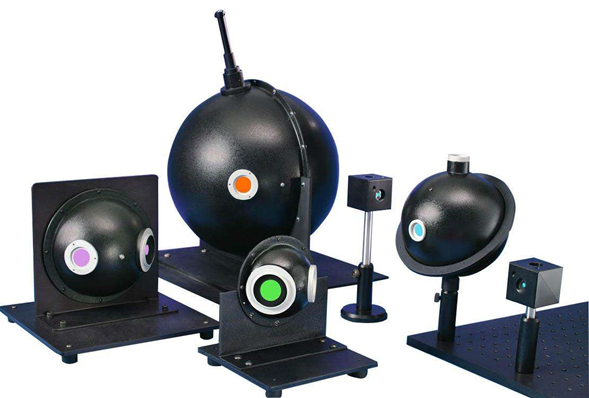

儀器配件用積分球：

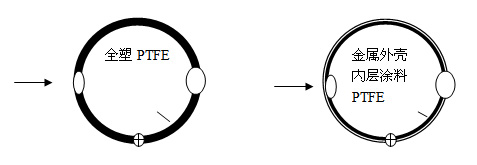

這種積分球是專用光學儀器的附件，是為多種光學儀器配套設計的，球的材料有兩種，一是我們研制的PTFE漫射材料，

用機械加工成各種需要的形狀，以滿足各種需要，本品的光學性能很好，反射率高，光譜穩定性好，重復性好，可以大

批量供貨。另一類是金屬積分球，在金屬球殼的內壁噴涂PTFE漫射涂料，可以根據儀器光路要求設計很適用的附件球。

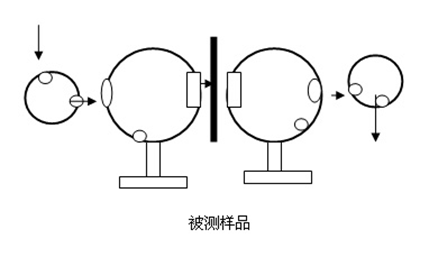

組合積分球：

這種組合球大多是研究機構用于研究課題，可以較靈活的改變光路，可以根據研究目的進行不同的積分球組合，

從而得到理想的試驗結果。

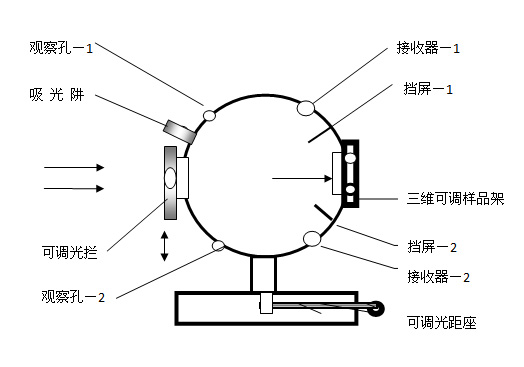

高精密積分球：

        這種積分球的設計較完整，結構較復雜， 是一種較精密的測光系統。
　　1. 入光孔的孔徑是可變的，借可調光攔來改變入射的光通量，從而改變球內表面的照度；
　　2. 有兩個觀測孔，一是觀察入射光是否射到被測樣品上，二是觀察樣品的鏡面反射光是

            否射入光阱，以便被光阱吸收；
　　3. 吸光阱的設置，是為了測量樣品的漫反射比，而除去鏡面反射的成分，得到樣品真正的漫反射率；
　　4. 三維可調樣品架是一個重要組成部分，利用它可以把樣品的鏡面反射光引入吸光阱，

           以便測量樣品的漫反射率，這部分的結構比較復雜；
　　5. 球上安裝兩個接收器，光電接收元件可選用，根據需要，兩個接收器可用其一或都用；
　　6. 在樣品架與接收器之間，分別設有擋屏，以阻擋樣品的次反射光進入接收器，減小測量誤差；
　　7. 這種球體的支座是裝在可調光距座上，需要時，可以微調光路。

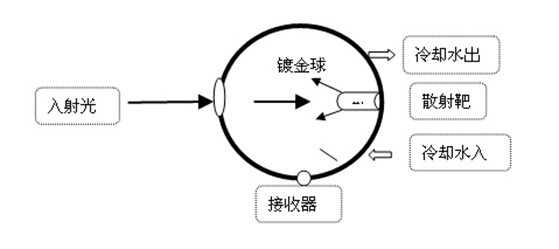

紅外鍍金積分球：

測量波長大于1μ的光學特性時，通常使用鍍金球，不僅波長需要，而且可以采用水冷方式測量較大

的光功率，例如5kw激光，首先在球內設一個散射靶，把激光束散射開，以避免激光損傷球壁，同時

采用流水冷卻球壁，再進行安全測量。
